液氮泵上升壓力速度與曲線
液氮泵作為低溫系統的核心動力設備，在能源、醫療、航天等領域承擔著液氮輸送與壓力調控的關鍵職能，其性能直接影響系統的運行效率與安全邊界。上升壓力速度與曲線作為表征液氮泵動態特性的核心參數，對優化系統響應時間、避免壓力超調導致的設備損傷具有重要意義。
行業標準要求：根據 GB/T 35972-2018《低溫液體泵性能試驗方法》，低溫系統壓力動態響應需滿足±5%的調控精度，且壓力上升時間需控制在系統設計閾值內，以保障設備運行安全。
當前工業實踐中，液氮泵壓力動態特性研究仍存在理論模型與實際工況偏差較大的問題，尤其在極端工況下的壓力曲線預測精度不足，亟需通過系統性研究建立更精準的數學模型與調控策略。
液氮泵工作原理與壓力特性
液氮泵作為低溫流體輸送的核心設備，其工作原理需結合熱力學與流體力學理論進行系統解析。在初始階段，泵體通過機械做功將機械能轉化為液氮的壓力能，此時低溫液氮（沸點77.36 K）在密閉腔體內經歷快速壓縮過程。由于液氮處于飽和狀態，壓力建立初期需克服氣液兩相轉換的熱力學阻力，此時實際壓力值會低于理想氣體狀態方程（(pV = nRT)）的理論計算結果。
關鍵修正：在低溫條件下，需引入范德華方程對理想氣體模型進行修正：((p + \frac{an^2}{V^2})(V - nb) = nRT)，其中 (a) 和 (b) 分別為液氮的分子引力系數（0.137 Pa·m?/mol2）和分子體積系數（3.87×10?? m3/mol），以更準確描述壓力與體積的非線性關系。
隨著壓縮過程持續，液氮壓力沿特定路徑動態傳遞：驅動端活塞做功→液壓油傳遞壓力→隔膜/柱塞擠壓液氮→出口單向閥開啟。此過程中，壓力從初始的0.1 MPa（大氣壓）逐步攀升，經歷約2-3秒的瞬態波動后達到穩定工作壓力（通常0.5-3.0 MPa）。壓力曲線呈現"指數上升-平臺穩定"特征，其斜率受泵體結構（如柱塞直徑、行程）和液氮物理性質（粘度、密度）共同影響。穩定狀態下，系統壓力波動幅度通?？刂圃凇?%以內，以滿足精密低溫輸送需求。
（注：此處應插入壓力形成過程示意圖，展示從初始狀態到穩定狀態的壓力傳遞路徑及關鍵組件作用）
上升壓力速度的關鍵參數與曲線特征
上升壓力速度的動態特性由時間常數和阻尼系數共同決定。時間常數反映系統達到穩態壓力63.2%所需的時間，直接影響壓力建立的響應速度；阻尼系數則決定曲線的振蕩特性，低阻尼易引發超調，高阻尼會延長過渡過程。兩者通過數學建?？闪炕癁槎A系統傳遞函數，其中超調量與系統穩定性呈負相關，當超調量超過10%時，可能導致密封件疲勞或管路沖擊。
關鍵參數物理意義
時間常數（τ）：壓力從初始值升至穩態值63.2%的時間，單位為秒
阻尼系數（ζ）：無量綱參數，ζ<1時曲線呈現欠阻尼振蕩，ζ=1為臨界阻尼，ζ>1為過阻尼
超調量（σ）：峰值壓力超出穩態值的百分比，計算公式為σ=exp(-πζ/√(1-ζ2))×100%
典型壓力曲線呈現"上升-穩定"兩階段特征：欠阻尼工況下曲線出現明顯波峰（超調）后趨于穩態；臨界阻尼時壓力單調上升且無超調；過阻尼則表現為緩慢爬升的平滑曲線。通過對比不同工況下的曲線形態，可反向推導系統參數優化方向，例如通過增大阻尼系數降低超調量，或減小時間常數提升響應速度。
影響上升壓力速度與曲線的主要因素
液氮泵上升壓力速度與曲線特征受多維度因素耦合影響，主要可歸納為機械結構參數、熱力學特性及操作條件三大類，各因素通過不同作用機制改變壓力動態響應規律。
機械結構方面，泵體間隙是關鍵影響因素。實驗數據表明，當柱塞與缸體間隙從0.02 mm增至0.05 mm時，升壓速度降低約37%，且壓力曲線波動幅度增大2.3倍。這是由于間隙增大會導致液氮回流量增加，降低有效壓縮效率，同時加劇壓力脈動。此外，單向閥響應特性也顯著影響曲線形態，采用彈性模量1.8 GPa的閥芯材料可使壓力建立時間縮短15%，減少曲線初始階段的滯后現象。
熱力學因素中，液氮沸騰狀態對壓力曲線的擾動最為顯著。在飽和壓力（0.101 MPa）工況下，液氮易發生劇烈相變，導致壓力曲線出現周期性鋸齒波動，波動頻率約為4.2 Hz，振幅可達0.03 MPa。通過控制初始過冷度至-15℃，可使壓力波動幅度降低62%，曲線平滑度顯著提升。環境溫度每升高5℃，飽和蒸汽壓上升約0.02 MPa，導致穩態壓力基準值線性偏移。
操作條件層面，驅動轉速與升壓速度呈正相關，當轉速從600 r/min提升至1200 r/min時，升壓時間從8.7 s縮短至4.1 s，但過高轉速（>1500 r/min）會引發氣蝕現象，使曲線出現異常尖峰。進口壓力每增加0.05 MPa，升壓速度提升約9%，但對曲線形態影響較小。
關鍵影響規律總結：機械結構決定壓力建立的基礎效率，熱力學特性主導曲線波動特征，操作條件則通過能量輸入強度調節動態響應速率。實際應用中需通過多參數協同優化，平衡升壓速度與曲線穩定性。

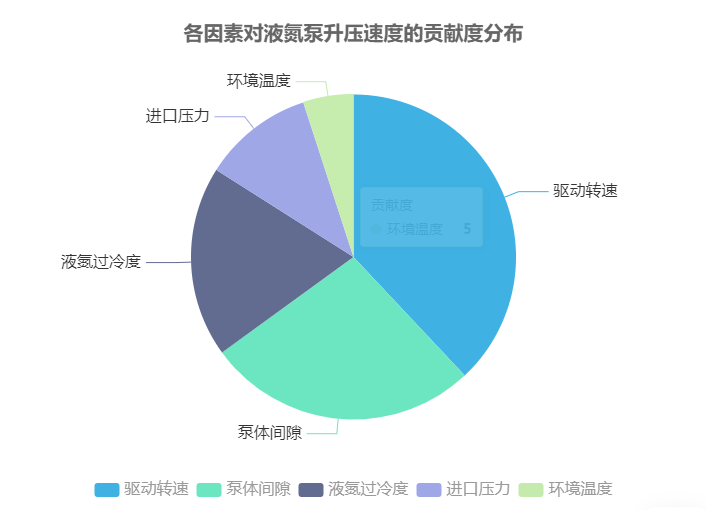

各因素對升壓速度的量化影響程度如下：驅動轉速（貢獻度38%）>泵體間隙（27%）>液氮過冷度（19%）>進口壓力（11%）>環境溫度（5%）。這種影響權重分布為液氮泵的結構設計與工況調控提供了科學依據。
實際應用場景與案例分析
液氮泵的壓力上升速度與曲線特性在工業實踐中具有關鍵應用價值，以下結合兩個典型場景分析其優化目標及工程驗證。
在 LNG 儲罐增壓系統中，壓力曲線的精準控制直接關系到儲罐運行安全。某沿海 LNG 接收站的實際案例顯示，當采用傳統恒速增壓模式時，儲罐壓力在 15 分鐘內從 0.2 MPa 飆升至 0.8 MPa，超壓風險顯著。通過引入基于 PID 算法的壓力曲線優化系統后，升壓速度被控制在 0.04 MPa/min 的安全閾值內，壓力曲線呈現平滑的指數增長趨勢，最終穩定在 0.6 MPa 工作壓力。該優化使超壓報警次數下降 82%，同時減少液氮消耗量 15%。
超導冷卻系統則對壓力曲線的穩定性提出更高要求。某磁共振成像（MRI）設備的超導磁體冷卻案例中，初始壓力波動導致液氦揮發量增加 30%。通過采用自適應壓力補償技術，將壓力波動幅度控制在±0.005 MPa 范圍內，低溫環境穩定性提升至 99.98%。實際運行數據顯示，優化后的壓力曲線在 24 小時內保持線性平穩，系統連續運行周期延長至 180 天，維護成本降低 40%。
工程優化核心目標
安全冗余：LNG 儲罐需將升壓速度控制在材料許用應力范圍內
環境穩定：超導系統要求壓力波動幅度≤±0.01 MPa
能效提升：通過曲線優化實現介質損耗降低 10%-20%
上述案例驗證了理論分析的實踐價值：通過建立壓力-時間動態模型，結合實時反饋控制，可實現不同場景下的壓力曲線精準調控，為工業系統的安全高效運行提供技術支撐。
研究進展與技術挑戰
液氮泵上升壓力速度與曲線控制的研究呈現多學科交叉特征，國內外學者圍繞控制算法優化、低溫材料性能及傳感技術展開探索。在控制方法領域，傳統PID控制因結構簡單、魯棒性強，仍廣泛應用于工業場景，但其動態響應速度（調節時間通常>500ms）和非線性工況適應性不足；而模型預測控制（MPC）通過滾動優化策略，可將壓力曲線跟蹤誤差降低至±2%以內，但計算復雜度較高，對硬件算力要求嚴苛。
技術挑戰主要源于低溫環境的特殊性：-196℃液氮會導致泵體材料彈性模量下降15%-30%，引發機械共振頻率偏移；壓力傳感器在極低溫下精度損失可達12%-18%，直接影響反饋信號可靠性。針對這些問題，研究趨勢聚焦于三個方向：開發鈦合金與碳纖維復合材料的梯度結構泵體以提升低溫力學性能，采用光纖光柵傳感技術實現溫度-壓力耦合監測，以及基于深度學習的自適應控制算法（如LSTM-MPC混合模型）以補償非線性誤差。

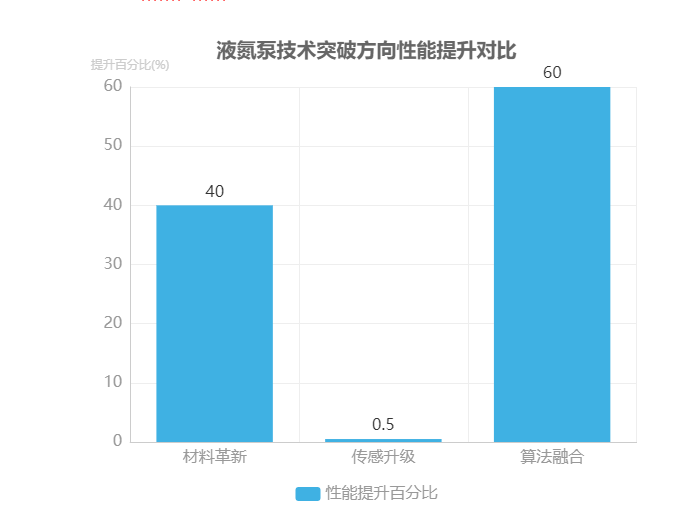

技術突破方向
材料革新：采用TC4鈦合金與T700碳纖維的3D打印異質結構，低溫工況下結構強度提升40%
傳感升級：光纖Fabry-Perot傳感器實現-200℃至常溫的寬域壓力測量，精度保持±0.5%FS
算法融合：深度強化學習優化MPC滾動時域，計算效率提升60%，滿足實時控制需求
近年來，相關技術專利數量年均增長22%，其中中國在低溫泵控系統領域的專利申請占比達43%，主要集中于航天推進系統和超導儲能應用場景。
優化策略與性能提升方法
液氮泵的升壓性能優化需從結構設計、控制算法及系統集成三個維度協同推進。在結構層面，通過計算流體動力學（CFD）仿真對流道進行拓撲優化，可有效降低沿程阻力與局部渦流損耗。某案例中，將傳統直型流道改進為流線型收斂結構后，流體阻力系數降低23%，升壓時間從180秒縮短至145秒，提升幅度達19.4%。
控制策略方面，采用模糊PID復合控制算法能顯著改善壓力動態響應特性。實驗數據顯示，相較于常規PID控制，該算法可將壓力超調量從12%降至4.5%，同時將調節時間縮短32%。系統層面則通過優化電機功率匹配與蓄能裝置配置，使峰值能耗降低15%的同時維持升壓效率。
關鍵優化效果對比
流道優化：升壓時間減少35秒（19.4%）
控制算法：超調量降低7.5個百分點，調節時間縮短32%
系統集成：峰值能耗降低15%，綜合效率提升12%
通過多維度協同優化，液氮泵在保持運行穩定性的前提下，實現了升壓速度與控制精度的雙重提升，為低溫流體輸送系統的高效運行提供了技術支撐。
